CONFIGURACIÓN DE LOS ENRUTADORES
Lo primero que haremos será configurar los dos enrutadores ya que nuestros DC necesitarán la puerta de enlace de los dos enrutadores. Comenzamos configurando un servidor al que llamaremos “Router1” y actuará como enrutador, este tendrá dos tarjetas de red, y le asignaremos una IP fija.

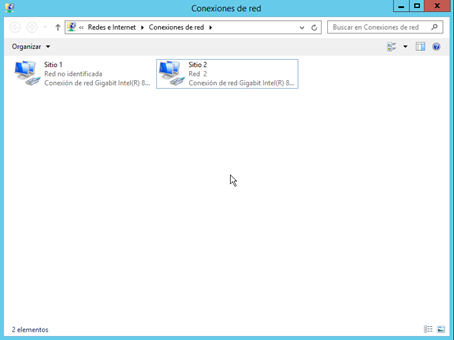

En
esta pantalla renombraremos las dos tarjetas de red para identificarlas mejor.
El siguiente paso es configurar los dos NIC:
Instalaremos el servicio de Acceso remoto y después configuraremos el servidor de enrutamiento señalando la opción personalizada e indicando que será para una red LAN, nos quedaría así:
En el otro servidor llamado “Router2” haremos la misma maniobra que en el anterior pero cambiando las IP’s, para que se vean los dos servidores de enrutamiento tendremos que poner la IP del sitio 2 del “router 1” en la tarjeta de red del sitio 2 del “router 2”, nos debería quedar así:
Y finalmente instalamos y configuramos el servicio de Enrutamiento al igual que en el otro servidor:
INSTALACIÓN Y CONFIGURACIÓN DE LOS SERVIDORES AD EN LOS SITIOS Y SERVICIOS
Pues lo primero que debemos hacer es instalar el servicio en el primer servidor que estará en la red ‘7.1.0.0/16’, le asignaremos un nombre y un IP fija a este servidor que será nuestro DC principal.
Para configurar los sitios debemos primeramente insertar las subredes para ello iremos a la carpeta de ‘Subnets’ y agregaremos las que vayamos a usar (en nuestro caso 3), ahora vamos a agregar los sitios, para ello simplemente pinchamos con el botón derecho en la carpeta de ‘Sites’y ahí es donde agregaremos los sitios y le decimos que subred va a tener (el sitio 1 la subred 7.1.0.0/16 y así con las otras), después en la carpeta de ‘Inter-Site Transports’ vamos a agregar los vínculos en la carpeta de ‘IP’ para configurar como se deben replicar estos servidores DC, nos debería quedar así:
Los
vínculos que pondremos en la carpeta IP deben quedar así:
Y
los sitios quedarían así con la subred indicada:
CONFIGURACION IP Y AD DE LOS DEMÁS DC
Una
vez configurado los sitios debemos instalar los servidores en cada uno de los
sitios y comprobar que funcionan para ello lo primero es instalar el servicio
de AD y configurarlo y ponerle las IP’s a los servidores que harán de DC.
IP del servidor DC-2 :
IP del servidor DC-3, este le tendremos que meter dos puertas de enlace,
la del enrutador 1 y la del 2º para que pueda conectar con los dos sitios (1 y
3):
IP del servidor DC-4, al igual que el 3 necesitará las dos puertas de
enlace :
IP del servidor DC-5
IP del servidor DC-6:
La configuración del active directory será para los 5 servidores restantes será igual, ya que el primero es el maestro de operaciones y es donde crearemos el dominio. La única diferencia a la hora de configurarlos será que agregaremos un controlador de dominio a un dominio existente:
Además de esto en el nombre del sitio en las opciones de controlador nos
dejará elegir el sitio aunque por defecto nos dirá al que pertenece ese en la
subred, en la siguiente imagen observamos que es el DC-6 y nos lo sitúa en el
‘sitio3’ por la subred ‘7.3.0.0/16’.
Y
ya es darle a siguiente, especificar las opciones adecuadas y listo, ya
tendríamos configurado nuestros DC en los sitios.
En usuarios y equipos de
Active directory podemos ver que tenemos nuestros servidores y en la 4 pestaña
que se llama sitio nos indica al que pertenece cada uno:
Y
en sitios y servicios de AD podremos ver cómo se replican cada uno de ellos,
pulsando el sitio y el servidor:
ESTRUCTURA DE COMO QUEDARÍAN NUESTROS SERVIDORES Y ENRUTADORES
